产品简介
FY-KJ200矿井水文监测系统用于实时监测水仓水位、孔口水压、管道水压、明渠流量、管道流量、工作面涌水量、水温,并能够现场显示,超过预警值传感器自动报警。系统可全天候监测引起矿井水害的各种参数,并在地面监控计算机上显示和存储,一旦出现险情,根据综合信息预报,井下立即报警,以便及时采取措施,保证矿井及井下人员安全。
该系统集水文数据采集、数据处理、数据网络共享、水害预警、辅助决策于一体,采用现代化监测手段对地下水的各种参数进行监测,从而能够及时掌握水文动态,达到对水害事故的早发现、早预报、早防治等效果。对保障煤矿的安全、正常生产具有重要意义。
应用领域
可用于矿井、石油探采、隧道、坑道等需要进行水位、水压、流量等参数监测报警的场所。
功能特点
●可监测水位、水压、流量、水温等信息;
●数据采集仪组网方便,可实现8路、16路或32路监测点;
●灵敏度高,响应迅速;
●各通道传感器上下限报警值可独立设定;

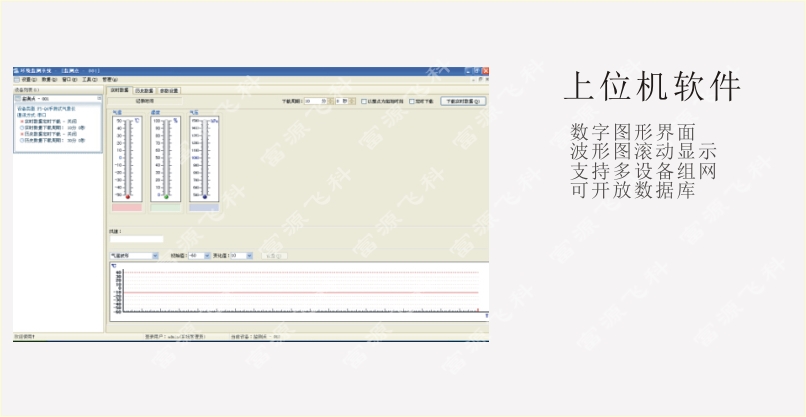

●人性化人机界面设计,操作方便;
●大容量数据存储器,可存储一年以上的历史数据;
●掉电保护功能,设置的参数以及历史数据可在掉电时保存;
●完善的保护功能,抗干扰能力强;
●与上位机通讯具有RS232、RS485等多种通讯接口;
●可配置无线移动GPRS通讯。

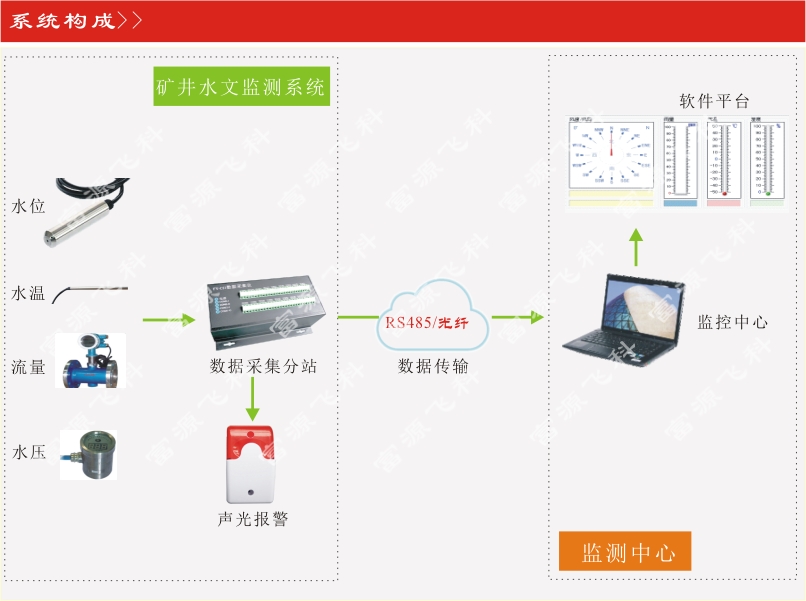

系统构成
(1)地面部分主要由电脑、中控软件、打印机、UPS电源等组成,中心站采用现在主流技术的通用产品,满足可靠性、可维护性、开放性和可扩展性等要求。

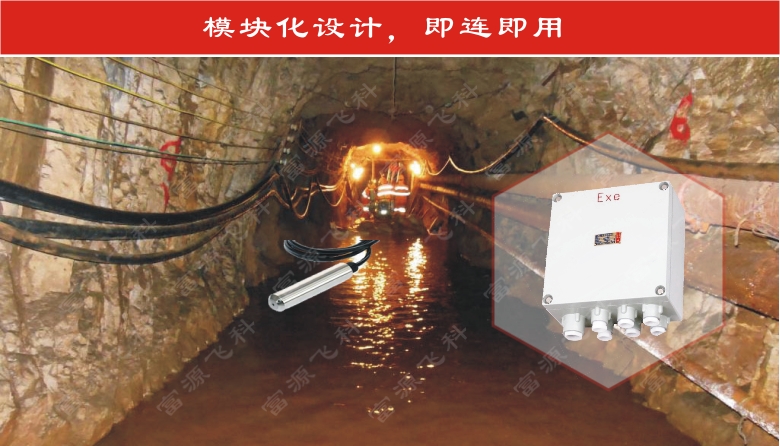

(2)井下部分主要矿用本安型水文分站、矿用隔爆兼本安不间断电源,矿用本安型压力、温度传感器和矿用本安电路用分线盒等组成。

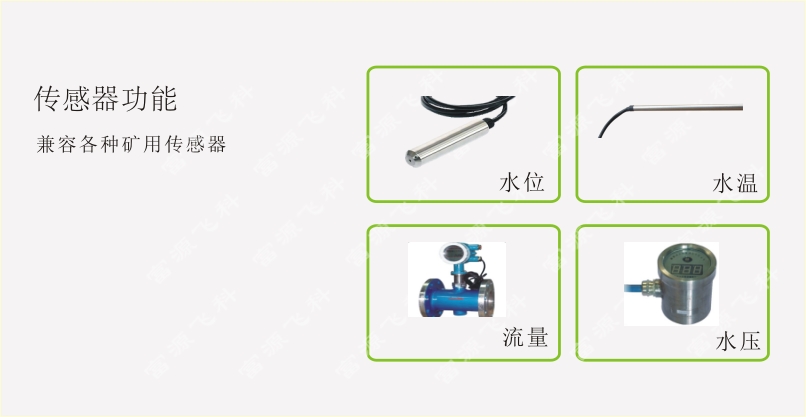

传感器技术参数
测量要素 |
测量范围 |
分 辨 率 |
准 确 度 |
备注 |
水位 |
0~10m |
0.01m |
±0.5%F.S |
选配 |
水压 |
0~10MPa |
0.01MPa |
±0.5%F.S |
选配 |
流量 |
0~100m3/h |
0.001 m3 /h |
±5% |
选配 |
水温 |
-50~80℃ |
0.1℃ |
±0.2℃ |
选配 |

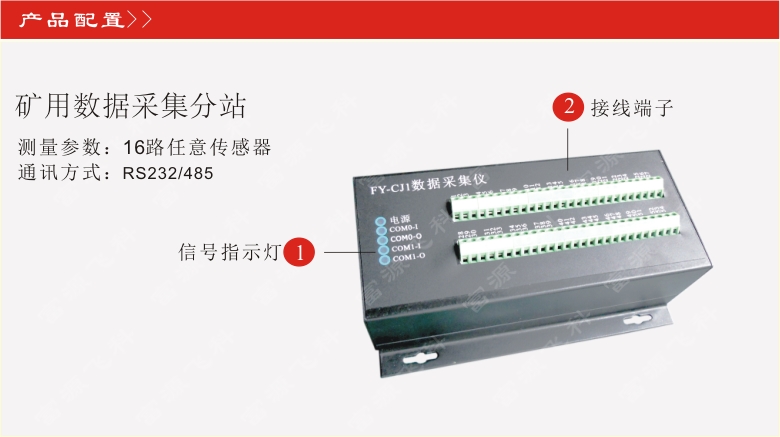

分站技术参数
选项 | 参数 |
接口类型 | 输入端口8个模拟和8个开关量、4个控制输出 |
输入信号 |
(1)模拟量:4~20mA (2)频率量:200~1000Hz (3)开关量:关1mA,开5mA |
传输距离 | ≤10km(分站与主控接口),≤2km(分站与传感器) |
防爆形式 | 矿用本质安全型 |
防爆标志 | Exibl |
内部存储 | 4M bit(5万条历史数据) |
记录间隔 | 1~240分钟连续可调 |
通讯方式 | RS232,RS485,USB,RJ45,GPRS等可选; |
供电方式 | 直流、交流可选; |
工作环境 |
(1)环境温度:-40℃~+50℃ (2)相对湿度:≤95%(25℃时); (3)大气压力:80kPa~106kPa; |
平均功耗 | ≤1瓦 |
时钟精度 | 不小于2500小时 |
