产品名称： | 分光谱辐射表 |
| 别名： | 分光谱辐射表 | |
| 产品型号： | FY-TBQ-F5 | |
| 生产供应商： | 武汉富源飞科电子科技有限责任公司 | |
| 在线咨询： |
|
产品概述

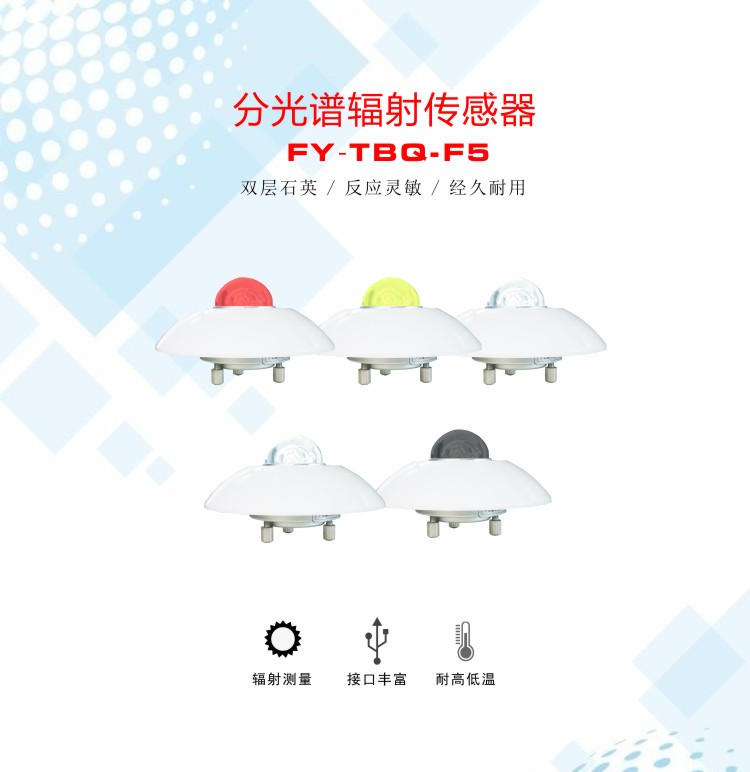

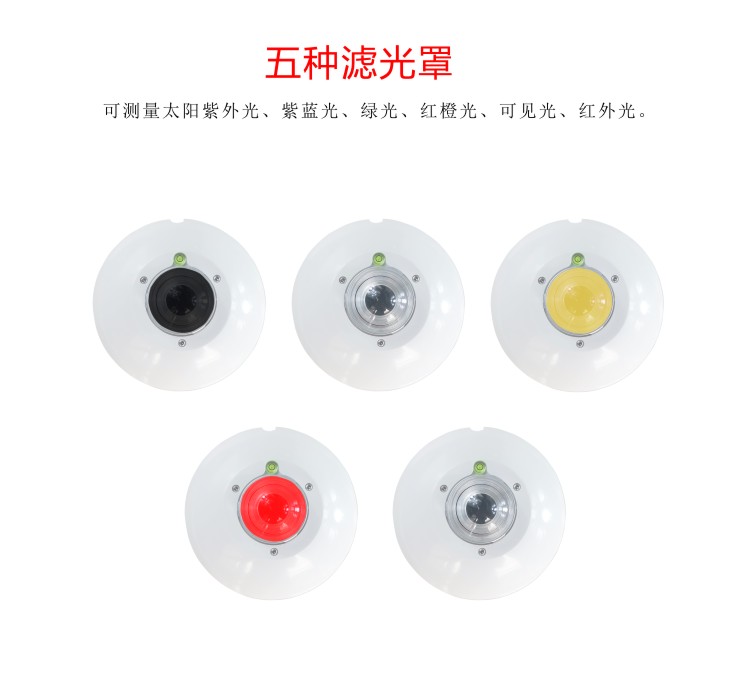

FY-TBQ-F5分光谱辐射表可选择WB280、JB400、CB500、RB600、HB700五种滤光罩，组合使用测量出总辐射、紫外、可见光、红外辐射。应用于紫外线预报、农业气象、植物生理研究、太阳能利用、海洋考察、建筑材料老化及大气污染等领域。分光谱辐射表可广泛应用于紫外线强度预报、农业气象、植物生理研究、太阳能利用、海洋考察、建筑材料老化及大气污染等科学研究。
产品特点
●符合WMO世界气象组织规范(CIMO Guide)
●适用于各种恶劣环境
●性价比高
●稳定性好
●无源精确测量
●使用方便、免维护
●简易型体积小,价格便宜
产品应用
●紫外线强度预报。
●农业气象。
●植物生理研究。
●太阳能利用。
●海洋考察。
●建筑材料老化。
●大气污染等科学研究。
测量原理
1、分光谱辐射表感应元件是该表的核心部分，它由快速响应的绕线电镀式热电堆组成。感应面涂有进口高吸收无光黑色涂层，感应面为热结点，当有阳光照射时温度升高，它与另一面的冷结点形成温差电动势，该电动势与太阳辐射强度成正比。
2、分光谱辐射表为减少环境温度对辐射表性能的影响，分光谱辐射表装有温度补偿线路，内罩为石英玻璃，外罩为精密冷加工磨制而成的有色光学玻璃。
3、分光谱辐射表输出辐射量(W/m2)＝测量输出电压信号值(μV)÷灵敏度系数(μV/W*m-2)，每台辐射表分别给出标定过的灵敏度系数。
安装与使用

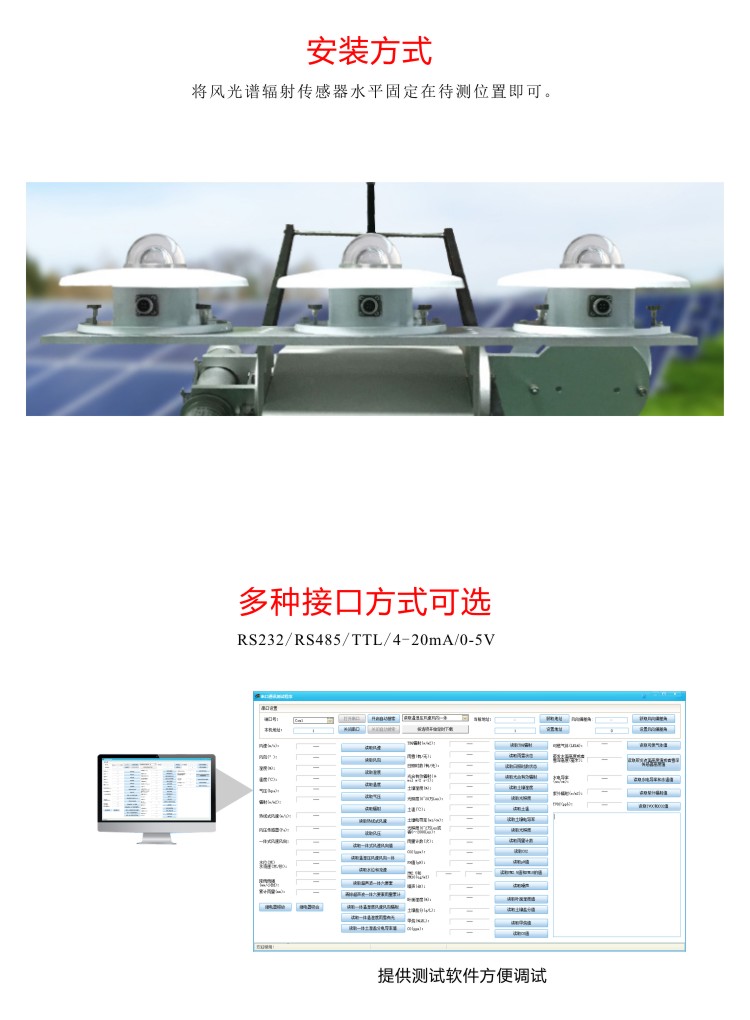

安装时应选择周围没有障碍物，保证日出、日落的方位上无高度角超过5°的障碍物，并应避免出现阴影落在感应面上的现象。安装时将该表的插头朝北放置，先调水平，然后在固定。
1、石英罩表可以单独测量大地总辐射量。
2、石英罩表（280nm）和JB400(黄)罩表同时使用,其测得辐射量之差即为紫外区辐射量，其中石英罩表(280nm)与石英罩表(320nm)辐射量之差为紫外B波段辐射量，石英罩表(320nm)与JB400黄罩表测得辐射量之差为紫外-A波段辐射量。
3、JB400(黄)罩表和HB780(红)罩表同时使用,其测得的辐射量之差即为可见光辐射量。
4、在可见光区可增加CB500和RB600两种表。
5、HB780(红)罩表可以单独测量红外区辐射量。
技术指标
| 名称 | 参数指标 |
|
光谱范围 |
(WB280)滤光罩：280～2800nm |
|
信号范围 |
0～2000W/m2 |
|
输出信号 |
0～20mV |
|
灵 敏 度 |
7～14μV/W*m-2 |
|
响应时间 |
≤35秒（99%） |
|
内 阻 |
小于400Ω |
|
年稳定度 |
≤±2% |
|
余弦响应 |
≤±7%(太阳高度角10°时) |
|
方位 |
≤±5%(太阳高度角10°时) |
|
非 线 性 |
≤2% |
|
温度系数 |
±2% |
|
工作环境温度 |
-50℃～+50℃ |
|
工作环境湿度 |
0～100%RH |
|
重量 |
2.5kg |
维护事项
1、玻璃罩应保持清洁。
2、玻璃罩不准拆卸或松动以免影响精度。
3、定期更换干燥剂，防止玻璃罩内结水汽。
产品选型
|
编号 |
供电方式 |
输出信号 |
说明 |
|
FY-TBQ-F5- |
|
|
分光辐射传感器 |
|
|
5V- |
|
5V供电 |
|
12V- |
|
12V供电 |
|
|
24V- |
|
24V供电 |
|
|
YV- |
|
其它供电 |
|
|
|
V |
0-5V |
|
|
V1 |
1-5V |
||
|
A1 |
4-20mA |
||
|
A2 |
0-20mA |
||
|
W1 |
RS232 |
||
|
W2 |
RS485 |
||
|
TL |
TTL |
||
|
X |
其它 |
||
|
例如：FY-TBQ-F5-12V-A1:分光辐射传感器：12V供电，4-20mA电流信号输出 |
|||
