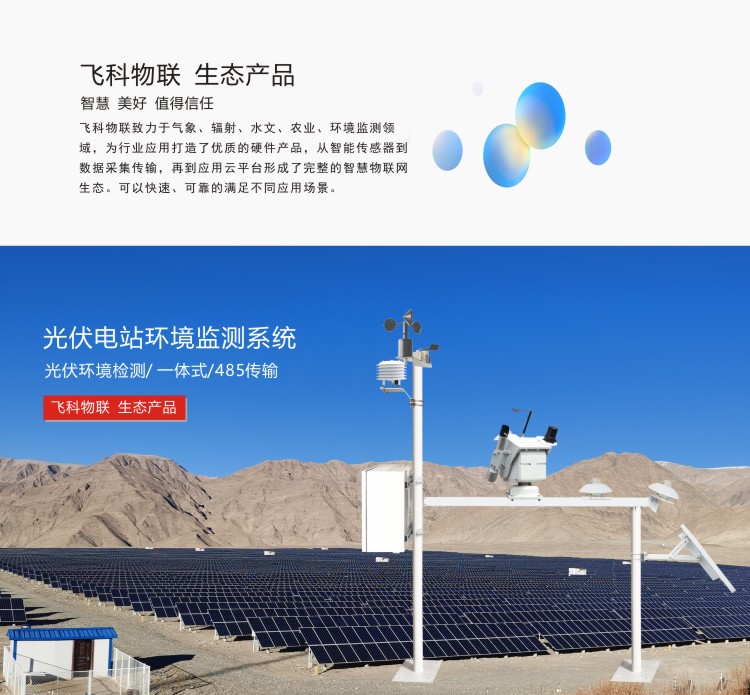

产品简介

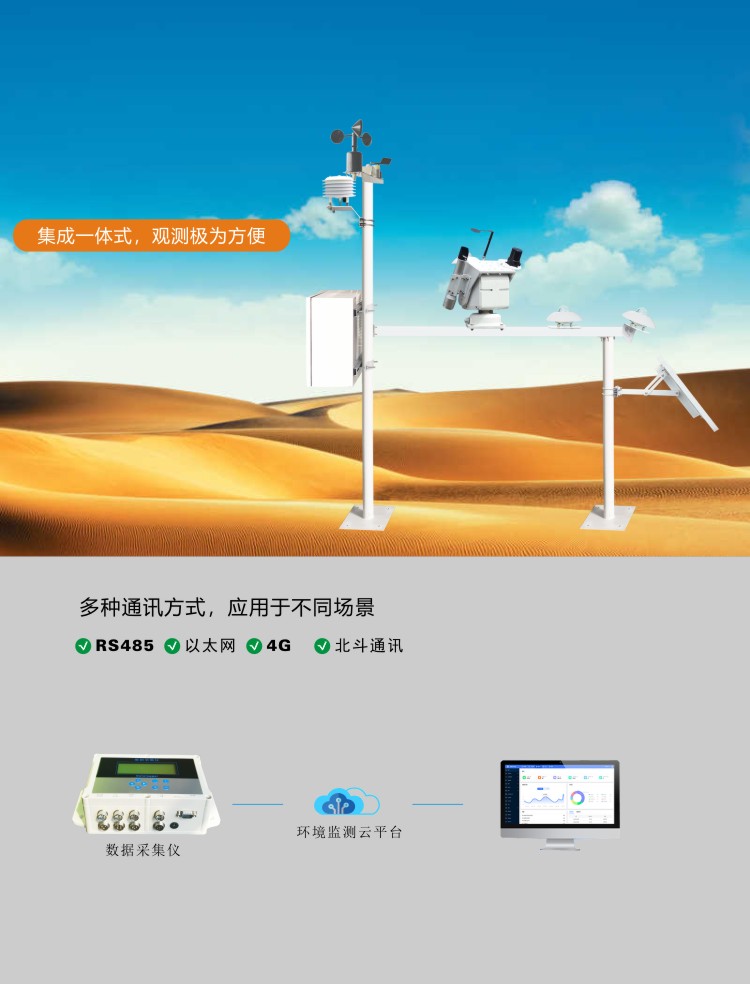

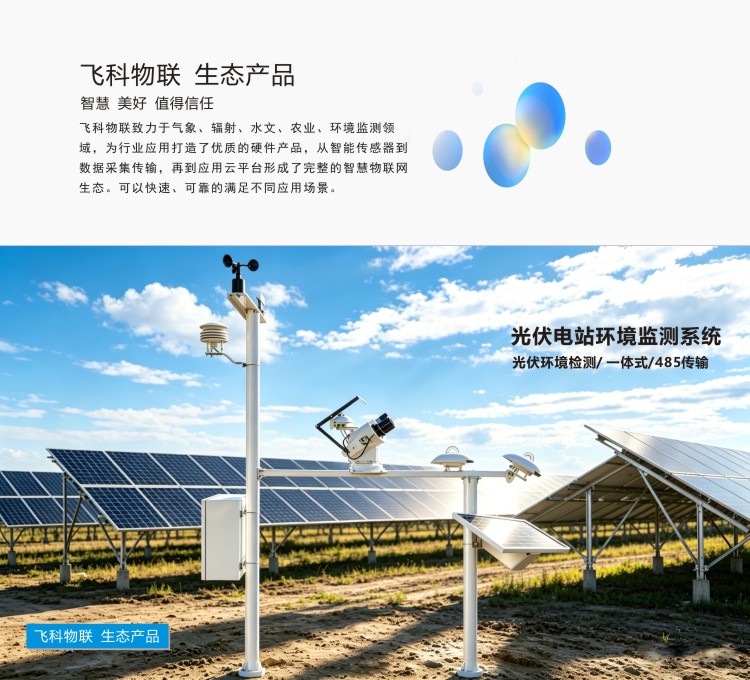

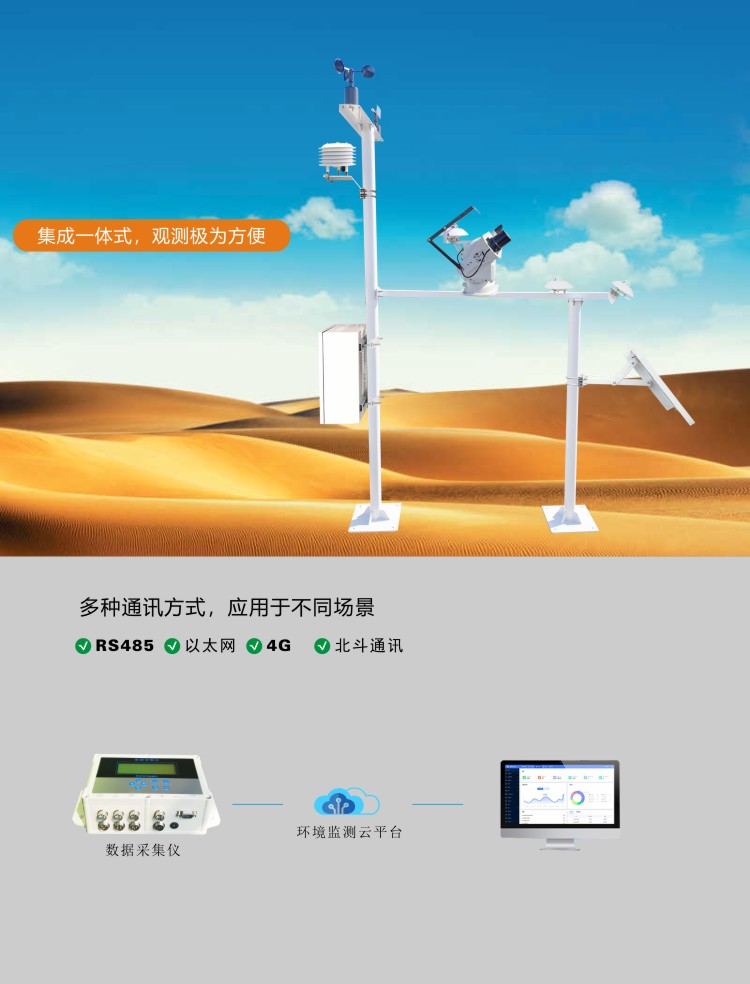

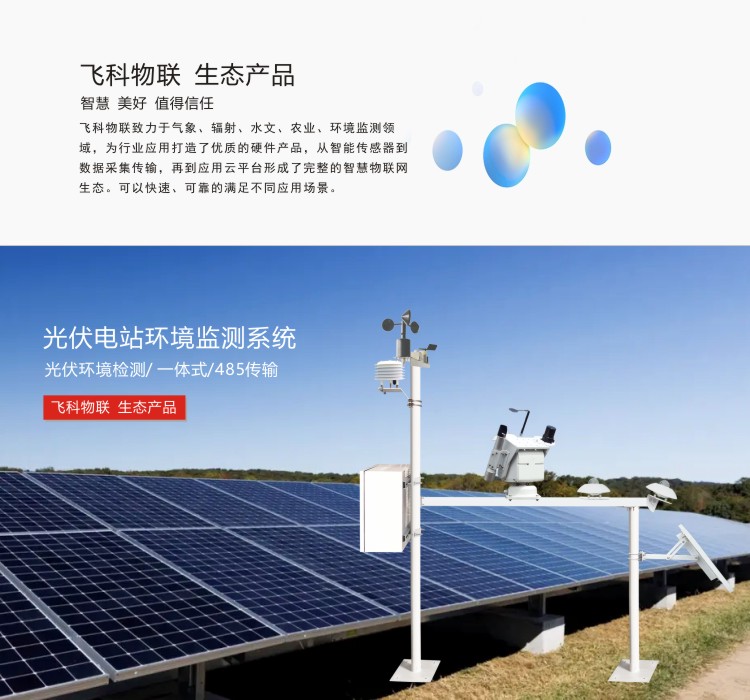

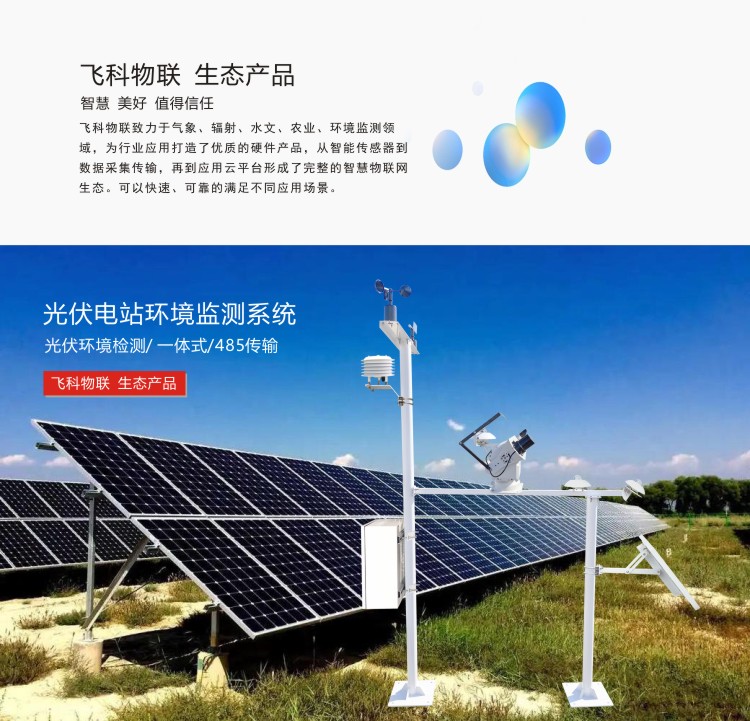

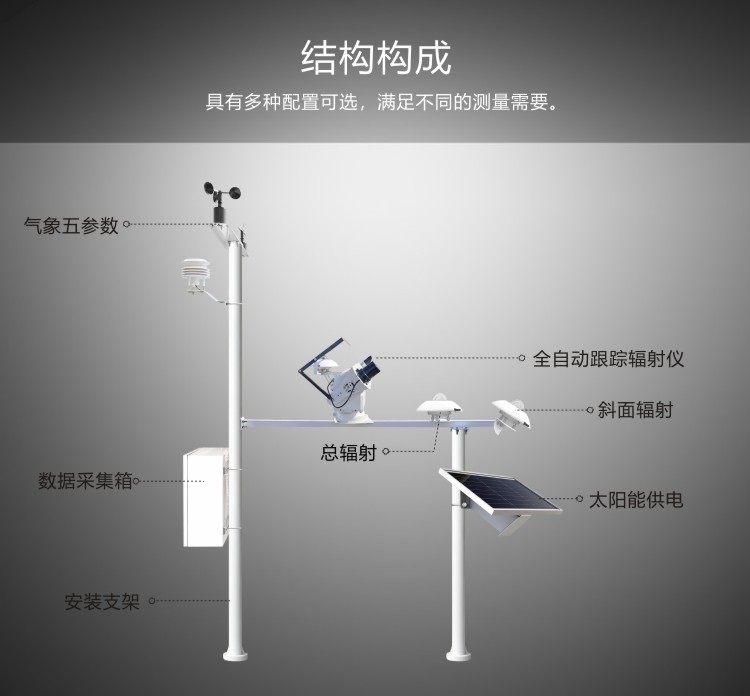

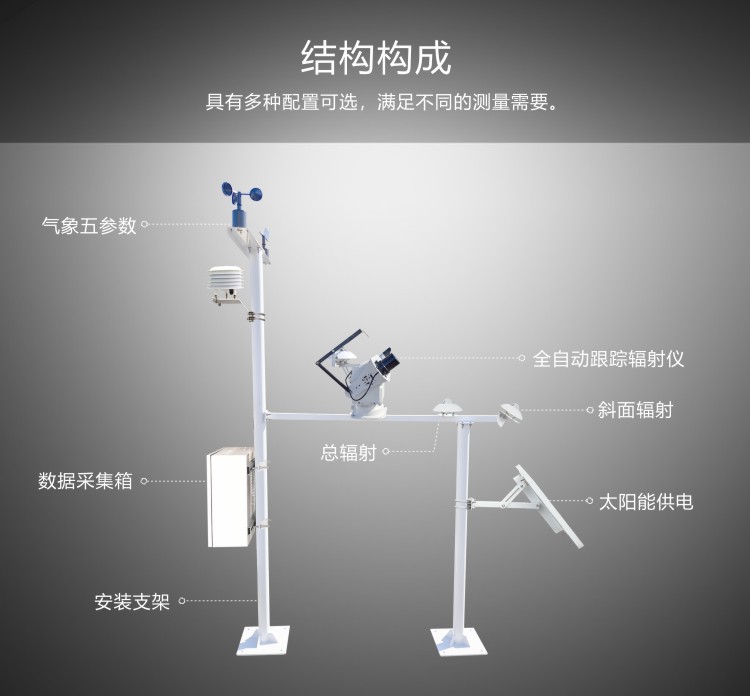

FY-SQ200型光伏电站环境监测系统专为太阳辐射环境监测设计，系统可根据需要进行灵活选配，可观测环境温湿度、气压、组件温度、风速、风向、倾斜总辐射、日照时数、水平总辐射、太阳直接辐射、太阳散射辐射等指标。具有性能稳定，检测精度高，完全自动化监测等特点。
功能特点
●按气象WMO组织气象观测标准设计；
●满足国电网公司企标Q/GDW 617-2011《光伏电站接入电网技术规定》；
●符合《并网光伏发电系统工程验收技术规范》；

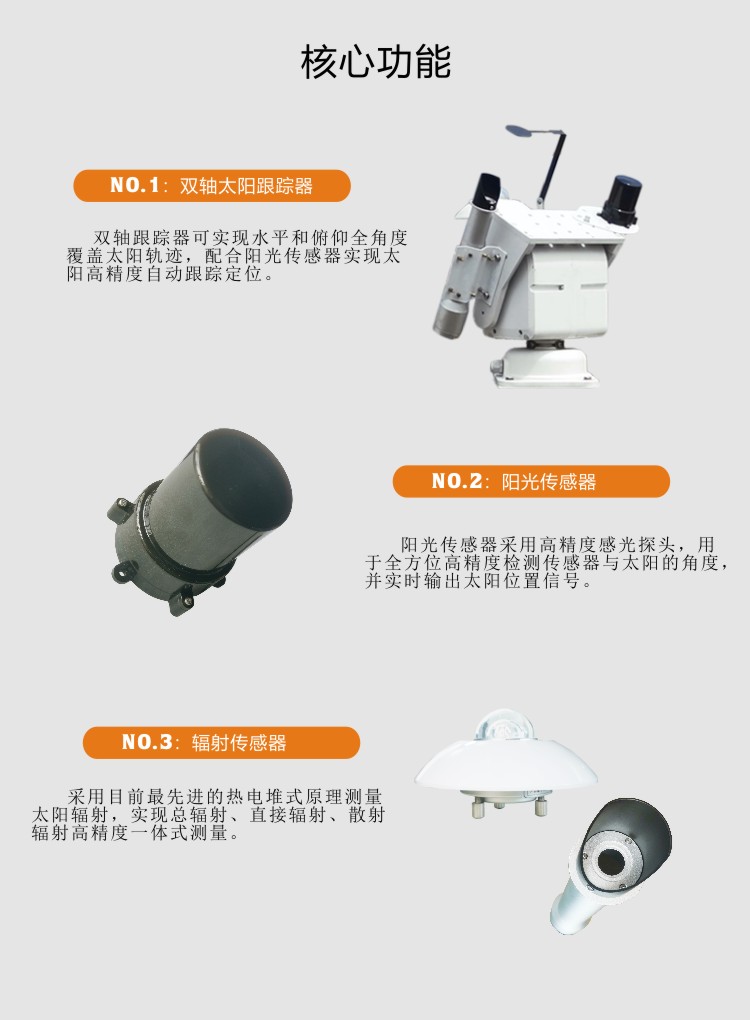

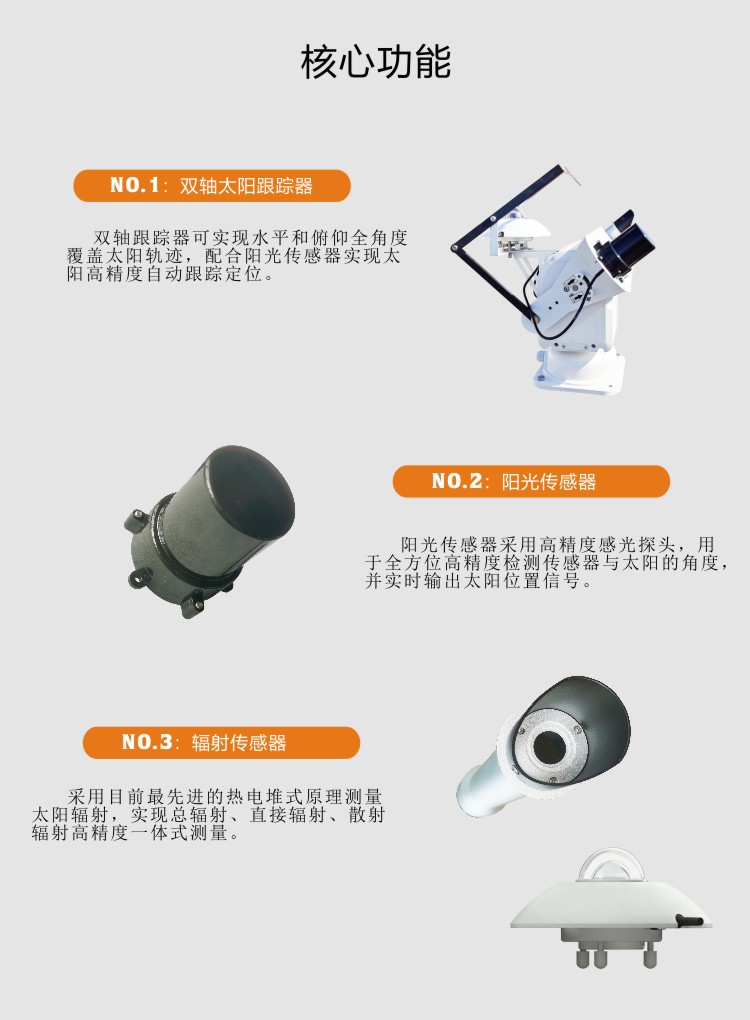

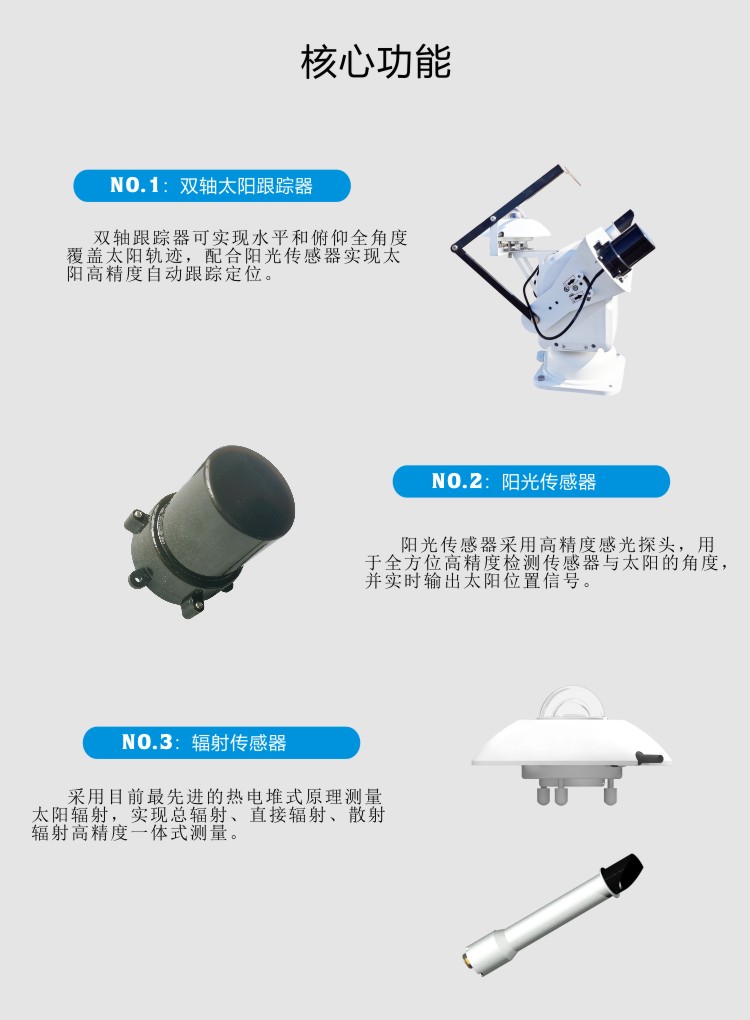

●全自动太阳跟踪仪，在所有气候条件下都可使用；
●集成浪涌保护，设计用于承受光伏发电厂遇到的极端条件；
●多种输出信号可选，方便接入各种系统；
●RS-485标准MODBUS协议；
●高精度测量，灵敏度可校准；
●辐射生态系统，各种辐射探头可选。
技术参数
|
测量要素 |
测量范围 |
分辨率 |
准确度 |
|
大气温度 |
-40～50℃ |
0.1℃ |
±0.2℃ |
|
相对湿度 |
0～100％RH |
0.1％RH |
±3％RH |
|
气压 |
0～1100hPa |
0.1 hPa |
±0.3 hPa |
|
风速 |
0～70m/s |
0.1m/s |
±0.5m/s |
|
风向 |
0～360° |
1° |
±3° |
|
雨量 |
0～999.9mm |
0.3mm |
±4% |
|
总辐射 |
0～2000W/m2 |
1W/m2 |
±5% |
|
散射辐射 |
0～2000W/m2 |
1W/m2 |
±5% |
|
直接辐射 |
0～2000W/m2 |
1W/m2 |
±5% |
|
斜面辐射 |
0～2000W/m2 |
1W/m2 |
±5% |
|
组件温度 |
-40～150℃ |
0.1℃ |
±0.5℃ |
|
扩展显示 |
日照时数、海拔、经纬度等 |
||
|
数据显示 |
液晶屏 |
||
|
安装支架 |
h型镀锌管支架 |
||
|
通讯接口 |

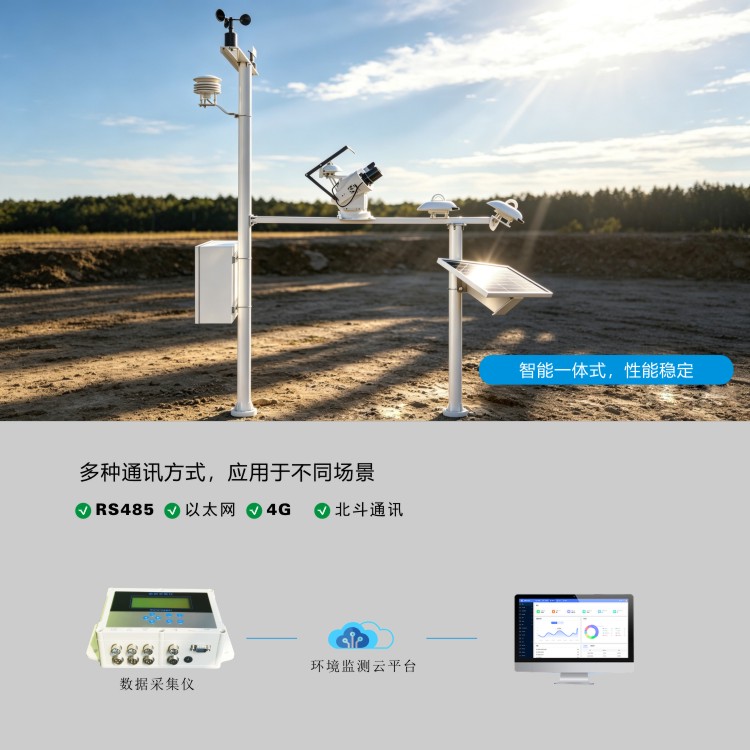

RS485或4G等可选配 |
||
|
存储容量 |
128Mbit |
||
|
供电方式 |
太阳能或市电可选配 |
||
|
工作电压 |
12V（最大电流2A） |
||
|
平均功耗 |
约12W |
||
|
工作环境 |
-40C~80℃；5%RH~95% |
||
